堇青石陶瓷之所以是光刻機制造的核心材料、難以繞開，核心在于它同時具備 “近零熱膨脹、高剛性、輕量化、高導熱” 四大黃金組合，完美匹配光刻機納米級精度與高速運動的極端要求，全面超越傳統的微晶玻璃（Zerodur）與石英。
一、核心優勢
1. 近乎零的熱膨脹系數（精度生命線）
- 數值：高純改性堇青石在 22℃ 時 CTE = 0±20 ppb/K（≈0×10??/℃）
- 意義：光刻機曝光時激光產熱、環境溫度波動（哪怕 0.01℃）都會導致部件微形變，直接造成套刻誤差、線條偏移。堇青石在溫度變化時幾乎不脹不縮，保證 晶圓臺、反射鏡、方鏡 尺寸穩定在 納米級（nm）。
2. 高彈性模量 + 低密度 = 超高比剛度（速度 + 精度兼顧）
- 彈性模量：≈140–150 GPa，比微晶玻璃（≈90 GPa）高約 55%
- 密度：≈2.5 g/cm³（低于 SiC、低于鋼）
- 優勢：
- 高剛性：高速掃描（幾十 g 加速度）時幾乎不變形
- 輕量化：同剛度下，質量比微晶玻璃輕 30%+→ 工件臺可更快加速、更高掃描速度、更高產能，同時保持納米定位精度
3. 導熱系數高（快速散熱、抑制熱變形）
- 導熱率：≈3 W/(m·K)，是微晶玻璃（≈1 W/(m?K)）的 3 倍
- 作用：快速帶走 EUV 激光 / 電機產生的局部熱點，避免溫度梯度、熱翹曲，讓整個平臺溫度更均勻。
4. 其他關鍵配套優勢
- 優異抗熱震性：溫度驟變（如曝光 / 停機）不開裂
- 低介電常數：適合靜電吸盤、高頻環境，不干擾電場 / 磁場
- 高化學穩定性：耐酸堿、耐等離子體蝕刻、低釋氣、無金屬污染，適配超潔凈半導體環境
- 可精密加工 + 拋光：能做到 鏡面級粗糙度（Ra < 0.5 nm）
二、對比：堇青石 vs 傳統材料（Zerodur 微晶玻璃）
- 熱膨脹：堇青石 0±20 ppb/K；微晶玻璃 0±30 ppb/K → 堇青石更穩
- 彈性模量：堇青石 140+ GPa；微晶玻璃 ≈90 GPa → 堇青石剛性高 55%
- 密度：堇青石 2.5；微晶玻璃 2.5（相近）
- 導熱：堇青石 ≈3；微晶玻璃 ≈1 W/(m·K) → 堇青石散熱快 3 倍
- 高速動態表現：堇青石輕量化 + 高剛性，更快、更穩、變形更小
- 成本 / 加工：堇青石更易燒結、成本更低、壽命更長
三、在光刻機中的核心應用部位
- 晶圓工件臺 / 掩模臺（主體結構）

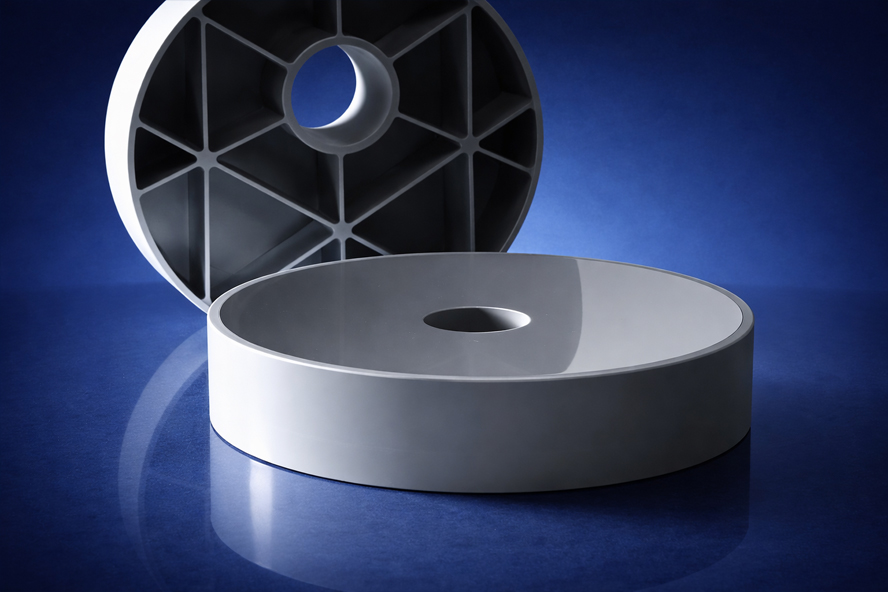

- 光學反射鏡基板、方鏡
- 靜電吸盤（ESC）、夾持器、導軌
- EUV 光刻機核心精密結構件（支撐 7nm/5nm/3nm 制程）
四、總結
光刻機要同時滿足：納米級精度 + 高速運動 + 溫度波動極小形變 + 輕量化 + 高剛性 + 高潔凈
堇青石是目前唯一能把 “近零膨脹、高模量、低密度、高導熱” 四大性能做到極致平衡的材料，沒有其他陶瓷或玻璃能全面替代。ASML、尼康、佳能高端機型已全面用堇青石替代傳統微晶玻璃，它是先進制程光刻機精度與速度的底層材料基石。
