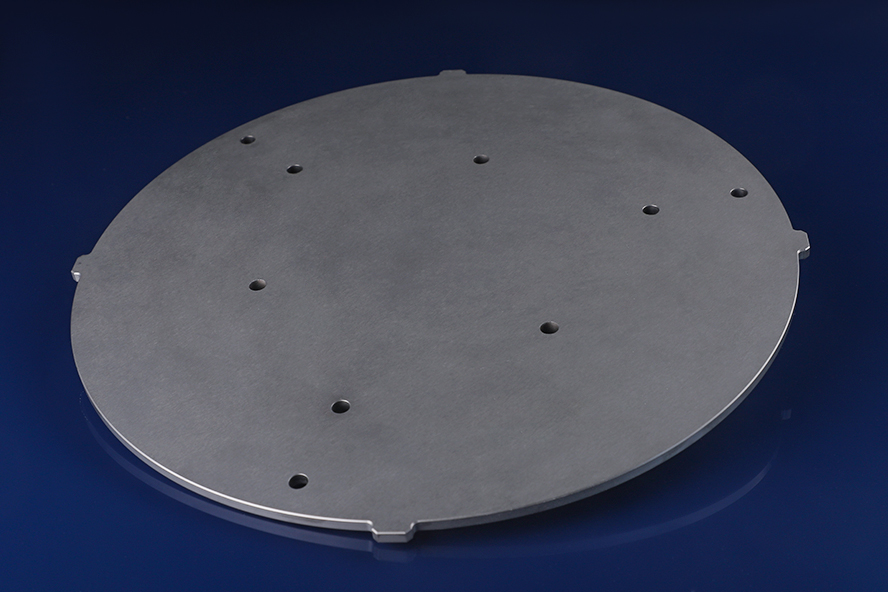

晶圓工藝的基石：碳化硅吸盤為何不可或缺

在半導體納米級制造中，碳化硅（SiC）吸盤是實現工藝精度與一致性的核心物理基礎。它不僅是承載晶圓的托盤，更是直接決定薄膜均勻性、刻蝕精度和光刻套準率的關鍵耗材。

為何它如此重要？

1. 精度控制的生命線：芯片制造的溫度窗口極窄。碳化硅憑借頂尖的熱導率與接近硅的熱膨脹系數，確保晶圓在高速工藝中溫度高度均勻、形變極小，這是實現3nm及以下先進制程的必要條件。

2. 良率與成本的守護者：在等離子體刻蝕等嚴苛環境中，高純度、致密的多晶碳化硅（CVD-SiC）具有卓越的耐等離子體轟擊能力，其壽命和穩定性遠超傳統材料，能顯著減少顆粒污染和設備停機時間，直接保障生產良率與經濟效益。

3. 工藝創新的使能者：它為靜電卡盤、超精密溫控系統等提供了性能極限的基體材料，使得更復雜、更精密的芯片制造工藝得以實現。

我們的加工，定義其性能上限

碳化硅吸盤的卓越性并非僅源于材料本身，更依賴于極致的精密加工能力，這正是我們的核心價值所在：

• 面型精度與粗糙度：我們實現微米級的平面度與納米級的表面粗糙度，確保晶圓零變形吸附，滿足光刻和量測的原子級要求。

• 復雜內構加工：精密加工內部冷卻流道與電極，是實現快速、均勻溫控和靜電吸附功能的基礎。

• 材料完整性保持：在加工全過程中，我們嚴格管控，避免引入微裂紋或應力，確保吸盤在高溫、等離子體循環沖擊下的長期可靠性與壽命。

結論：碳化硅吸盤是連接工藝配方與芯片實體的物理橋梁。我們提供的不僅是部件，更是保障客戶高端制程穩定、可控、可重復的核心能力。其加工水平直接決定了這一“工藝基石”的性能上限。
