氧化鋁陶瓷導軌在半導體設備中的應用

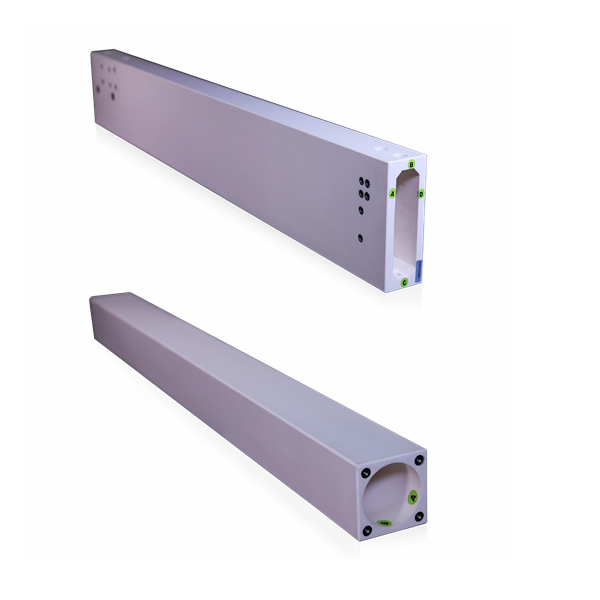

    氧化鋁陶瓷導軌是以高純度氧化鋁（Al?O?）陶瓷為材料制造的精密直線運動導向部件，主要用于需要高精度、低摩擦和高穩定性的機械系統。在半導體制造設備中，它是一類重要的結構部件，可為晶圓或檢測平臺提供穩定、潔凈的直線運動。

一、材料與基本特性

       氧化鋁陶瓷通常含有 95%–99.9% Al?O?，經粉末成型和高溫燒結后再通過精密磨削加工成導軌。
其主要性能包括：

• 高硬度與耐磨性：長期運行仍能保持尺寸精度

• 耐腐蝕：對酸堿和化學環境穩定

• 熱膨脹系數小：溫度變化對尺寸影響小

• 電絕緣、非磁性：不會干擾精密電子和磁控系統

• 表面可實現超精密加工：粗糙度可達微米甚至納米級

這些特性使其非常適合精密運動控制設備。

二、在半導體設備中的應用

       半導體制造屬于納米級精密加工，例如 Photolithography（光刻） 等工藝需要極高的定位精度和潔凈環境。因此，許多設備會使用氧化鋁陶瓷導軌來保證穩定運動。

1. 晶圓運動平臺（Wafer Stage）

晶圓在加工或檢測過程中需要進行高速、精密的 X/Y/Z 方向移動。
陶瓷導軌可以提供：

• 高剛性支撐

• 微米到納米級定位精度

• 穩定重復運動

2. 光刻機運動系統

在光刻設備中，晶圓臺與掩膜臺需要同步掃描運動。
例如由 ASML 生產的先進光刻設備（廣泛應用于 TSMC 等晶圓廠）就采用大量高穩定性材料和精密導軌系統，以實現極高精度的圖形轉移。

3. 晶圓檢測設備

在自動光學檢測或缺陷檢測系統中，掃描平臺需要穩定移動。陶瓷導軌可減少磨損顆粒并保持運動精度。

4. 真空工藝設備

在蝕刻或沉積設備中，運動機構往往位于真空腔體中，例如：

• Plasma Etching（等離子蝕刻）

• Chemical Vapor Deposition（化學氣相沉積）

陶瓷導軌在真空環境下可配合干摩擦或固體潤滑運行，不需要傳統潤滑油。

三、典型結構形式

在半導體設備中，陶瓷導軌通常與其他精密技術結合形成運動系統，例如：

• 陶瓷導軌 + 空氣軸承：實現接近零摩擦運動

• 陶瓷導軌 + 線性電機：實現高速掃描

• 陶瓷導軌 + 光柵尺測量系統：實現納米級定位

四、優勢與局限

優勢

• 極高耐磨性和長期穩定性

• 低顆粒污染，適合潔凈環境

• 熱穩定性好，精度不易受溫度影響

• 無磁性和電絕緣，適合精密電子設備

局限

• 材料脆性較大，抗沖擊能力較低

• 加工難度高，需要精密磨削

• 成本較高，主要用于高端設備

       氧化鋁陶瓷導軌在半導體設備中主要用于晶圓運動平臺、光刻機掃描系統、檢測平臺以及真空工藝設備等精密運動機構。其核心價值在于提供 高精度、低污染、耐磨和熱穩定的直線運動導向，從而滿足納米級半導體制造的嚴格要求。
