碳化硅陶瓷在半導體領域中的用途

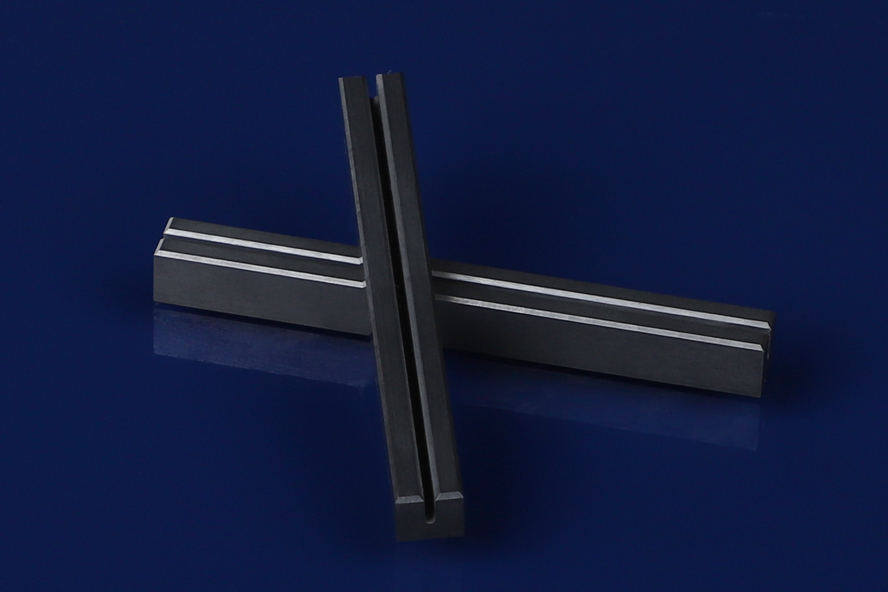

   碳化硅陶瓷是以碳化硅（SiC）為主要原料，經高溫?zé)Y(jié)制成的高性能無機非金屬材料，兼具優異的物理、化學和機械性能。其硬度僅次于金剛石，莫氏硬度達 9.2-9.6，耐磨性能極佳，可承受頻繁摩擦與沖擊；熱導率高達 100-400W/m?K，是普通陶瓷的數十倍，能實現高效熱傳導，且熱膨脹系數低至 2.5-4.0ppm/℃，與硅晶圓熱特性高度匹配，可在 1600℃以上高溫環境中保持穩定結構；化學穩定性極強，耐酸堿腐蝕，在氫氟酸、強堿等強腐蝕性介質中不易發生化學反應，同時具備極低的雜質釋放率，幾乎不產生金屬離子污染，滿足半導體制造對潔凈度的嚴苛要求。

   在半導體領域，碳化硅陶瓷的卓越性能使其成為關鍵部件的核心材料。以晶圓傳輸環節為例，碳化硅陶瓷叉片憑借輕量化與高精度設計，可精準夾持晶圓，在光刻、刻蝕等精密工藝中避免振動損傷；其低熱膨脹系數在高溫退火、擴散等超 1000℃工藝?yán)?，有效防止因熱?yīng)力導致的晶圓破裂，高導熱性則加速晶圓的熱交換效率，縮短工藝周期。在特殊工藝環境下，如等離子體刻蝕、化學氣相沉積（CVD）中，碳化硅陶瓷的化學惰性使其抵御 Cl?、NF?等腐蝕性氣體侵蝕，避免自身材料被刻蝕或釋放污染物，維持半導體車間 Class 100 及以下的超潔凈標準。此外，在功率器件封裝環節，碳化硅陶瓷基板作為散熱載體，憑借高導熱特性快速導出芯片熱量，降低結溫，延長器件使用壽命，同時其高強度和耐高溫性保障了封裝結構的長期穩定性。

   此外，在特殊工藝環境下，碳化硅的優勢更為凸顯。在等離子體刻蝕、CVD 沉積等涉及強腐蝕性氣體（如 Cl?、NF?）和高能粒子沖擊的場景中，碳化硅憑借化學惰性和抗輻射性，既避免自身被腐蝕，又杜絕金屬離子污染晶圓，滿足半導體車間 Class 100 及以下的超潔凈環境要求。與傳統石英、氧化鋁陶瓷或金屬叉片相比，碳化硅雖然初期成本較高，但其長壽命（使用壽命可達普通陶瓷的 5-10 倍）、低維護需求以及對先進制程（如 3nm 以下節點）的高度適配性，顯著降低了綜合使用成本。

   總而言之，碳化硅憑借其獨特的物理化學屬性，深度融入半導體制造全流程，有效解決了高溫、精密操作、潔凈環境等多重挑戰，成為推動半導體產業向更高效率、更低能耗、更小體積方向發展的核心力量。隨著技術迭代與產業升級，碳化硅在先進制程與功率器件領域的應用潛力將進一步釋放，持續重塑半導體行業的發展格局。
