碳化硅陶瓷為什么能成為第三代半導體材料

在現代社會中科技的發展是越來越快，各個行業對材料的要求是越來越高尤其是半導體行業的材料碳化硅就是其中之一，下面我們就細說一下碳化硅陶瓷為什么能成為第三代半導體材料。在現代社會中電子產品相關的如電子行業，芯片、等半導體領域的產品占比越來越重，同時伴隨著科技進步，材料學也會推陳出新，至今以發展至第三代半導體材料。

作為第三代半導體材料的碳化硅與普通的硅材料相比，它的優勢是非常明顯，在材料上克服了普通硅材料的一些缺點，在功耗上的表現也是讓人非常滿意，所以在電子領域上是目前最具有發展前景的半導體材料，它有著較大的禁帶寬度，較高的擊穿電場、導熱率、抗輻射能力等特性，這些特性讓它也適用于高溫、高頻、高壓的應用類型。

高溫：碳化硅陶瓷的器件需要耐高壓、低損耗率、以及高效等特性，被視為理想材料而受期待。通常在1000°C及以下時它能保證優異的性能，1000°C-1400°C性能會有所下降，但是還能繼續使用，1400°C-1600°C對性能有著較大的影響，后續需要檢查性能。

高頻：普通的硅材料在200°C時性能會不穩定，但是碳化硅在250°C的高溫還能保持穩定，憑著在極端條件下的穩定性，可在電動車、充電樁、馬達驅動等應用領域有著出色的表現

高壓：碳化硅陶瓷結構件在同等情況下能承受硅結構件的10倍的壓力，其中碳化硅肖特基管它的耐壓更是達到2400V，由此可見碳化硅陶瓷的耐壓性。

成本以及性價比：雖說碳化硅陶瓷的生產及加工成本較高，但是隨著規?；?，以及科技、加工技術、加工工藝的變化它的成本會逐漸降低，這會讓它極具性價比，讓其成為極具競爭力的材料。

總結

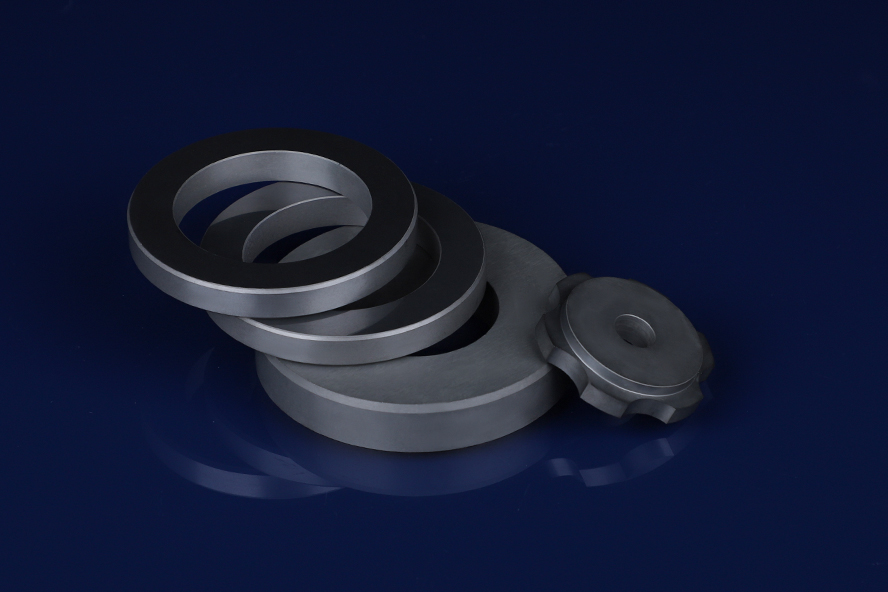

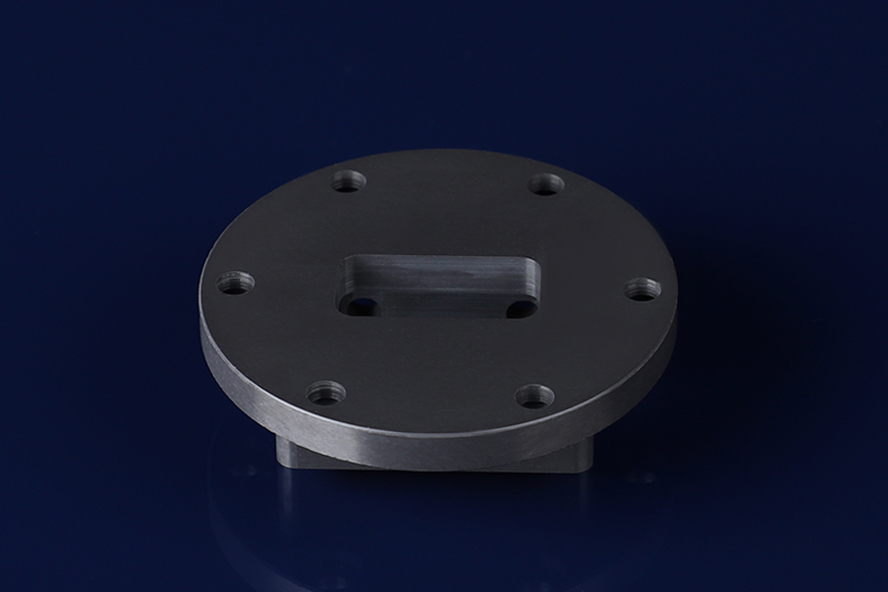

綜上所述碳化硅陶瓷憑借優異的性能及特性在半導體行業中占據著一席之地，并且隨著技術的進步這個占比還會逐漸加重，讓其成為第三代半導體材料的佼佼者，鈞杰陶瓷是高品質碳化硅陶瓷產品加工制造商，我們在技術陶瓷制造工藝的廣泛專業知識，可以提供精密定制的陶瓷元件。
