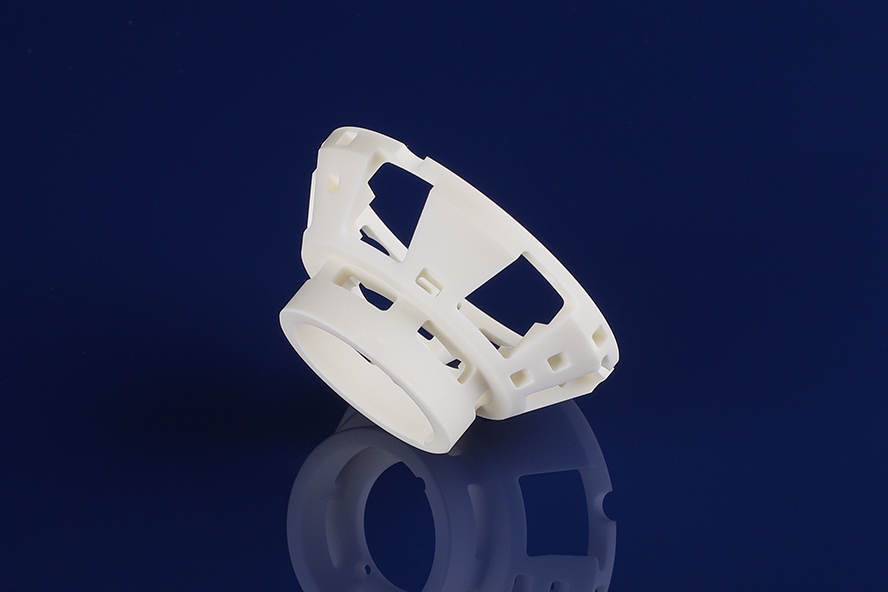

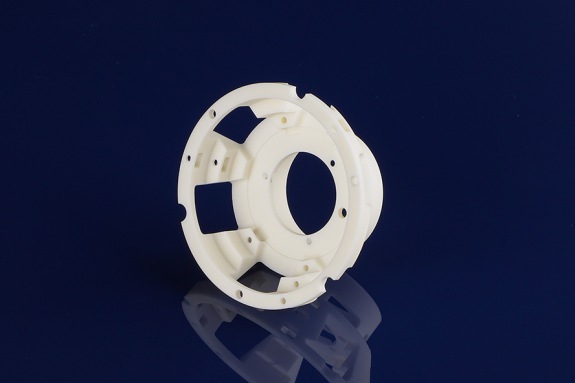

氧化鋁結構件

半導體制造環境極其苛刻，對材料的要求近乎“變態”。氧化鋁能脫穎而出，得益于其卓越的綜合性能組合：

• 極高的純度與化學穩定性： 高純氧化鋁（如99.6%、99.7%）幾乎不釋放金屬離子，能抵抗等離子體（Plasma）侵蝕、不與被加工的晶圓材料（硅、化合物半導體）或工藝氣體（如Cl?、CF?、O?）發生反應，防止污染。

• 優異的電絕緣性： 半導體工藝涉及高壓、射頻等，氧化鋁是優秀的絕緣體，能有效隔離和承載電極。

• 良好的機械強度與硬度： 能承受一定的機械應力、摩擦和顆粒沖擊，保證設備在高速、高壓環境下長期穩定運行。

• 高耐熱性與熱穩定性： 熔點高達2050°C，熱膨脹系數與一些金屬部件匹配較好，在快速熱循環中不易開裂。

• 相對成熟的加工技術： 與其他先進陶瓷相比，氧化鋁的成型（干壓、等靜壓）、燒結和精密加工（研磨、拋光、激光打孔）技術非常成熟，成本相對可控。

2. 在半導體設備中的主要應用（結構件角色）

氧化鋁結構件幾乎遍布整個前道制程（晶圓制造）的關鍵設備中：

• 刻蝕設備（Etcher）：

  • 聚焦環 / 約束環： 環繞晶圓，用于約束和均勻化等離子體，是消耗最快的部件之一。

  • 腔室內襯 / 保護內壁： 覆蓋金屬腔體內壁，防止金屬污染并承受等離子體直接轟擊。

  • 氣體噴淋頭： 將工藝氣體均勻分散到腔室中，通常由上下電極組成，結構復雜，精度要求極高。

  • 靜電吸盤（ESC）的絕緣層和基座部分： 用于吸附和溫控晶圓。

• 化學氣相沉積設備（CVD/PECVD）：

  • 工藝腔室內襯和氣體分配板： 防止副產物沉積在金屬壁上，便于清洗，保證膜層均勻性。

  • 舟、槳、支柱： 用于承載和傳輸晶圓，在高溫下保持尺寸穩定。

• 物理氣相沉積設備（PVD）：

  • 屏蔽罩/擋板： 保護腔室側壁，限定濺射區域，是定期更換的消耗件。

  • 絕緣環和襯套： 用于電極間的電氣隔離。

• 擴散/氧化爐管：

  • 爐管、爐舟、槳： 在高溫（>1000°C）環境下承載大批量晶圓，要求極高的熱穩定性和純度。

• 晶圓傳輸與處理：

  • 機械手臂末端執行器、卡盤、定位銷： 需要高硬度、高平整度、防靜電，避免劃傷和污染晶圓。

3. 性能等級與分類

半導體用氧化鋁并非“一種材料”，而是一個性能階梯：

• 純度： 從99.5%到99.9%以上。純度越高，抗等離子體侵蝕能力越強，金屬污染風險越低，但成本和加工難度也急劇上升。

• 晶粒尺寸： 微米級到亞微米級。更細的晶粒意味著更高的強度、更好的表面光潔度和更優異的抗侵蝕性能。

• 后處理： 許多部件需要經過精密拋光、涂層（如氧化釔Y?O?）以進一步提升其耐等離子體性能。

4. 面臨的挑戰與替代材料

盡管氧化鋁是主力，但在半導體技術向更先進節點（如5nm、3nm及以下）推進時，其局限性也顯現出來：

• 挑戰：

  • 熱導率相對較低（~30 W/mK）： 對于高功率應用，散熱成為瓶頸。

  • 抗氟基等離子體腐蝕能力有限： 在極端刻蝕條件下仍會被侵蝕，產生顆粒污染。

  • 相對脆性： 抗熱沖擊和機械沖擊能力不及金屬。

• 正在崛起的替代/互補材料：

  • 氮化鋁： 熱導率（~180 W/mK）遠高于氧化鋁，是靜電吸盤基板的首選材料，但成本高，加工難。

  • 氧化釔： 抗氟基等離子體腐蝕能力極強，常作為涂層或整體部件用于最苛刻的刻蝕環境。

  • 碳化硅： 具有極高的硬度、熱導率和耐腐蝕性，用于某些CVD部件和加熱器。

  • 氮化硅： 高強度、高韌性，用于某些承重和抗熱沖擊部件。
