五軸氧化鋁斜孔環在半導體設備中的應用與作用

      五軸加工的氧化鋁斜孔環是一類高精度陶瓷結構件，廣泛應用于半導體刻蝕、沉積及高溫?cái)U(kuò)散等核心設備中。其功能核心在于精確控制氣體流場與等離子體分布，直接影響工藝均勻性與產品良率。

一、材料特性與應用基礎

半導體設備通常采用高純氧化鋁（Al?O?≥99.5%），主要基于以下特性：

• 優異的耐高溫性能

• 良好的等離子體抗腐蝕能力

• 化學穩定性強，耐酸堿腐蝕

• 電絕緣性能優異

• 金屬污染風險低

因此，該類陶瓷部件常用于刻蝕設備、CVD/PVD沉積設備及擴散爐系統。

二、結構特征與五軸加工必要性

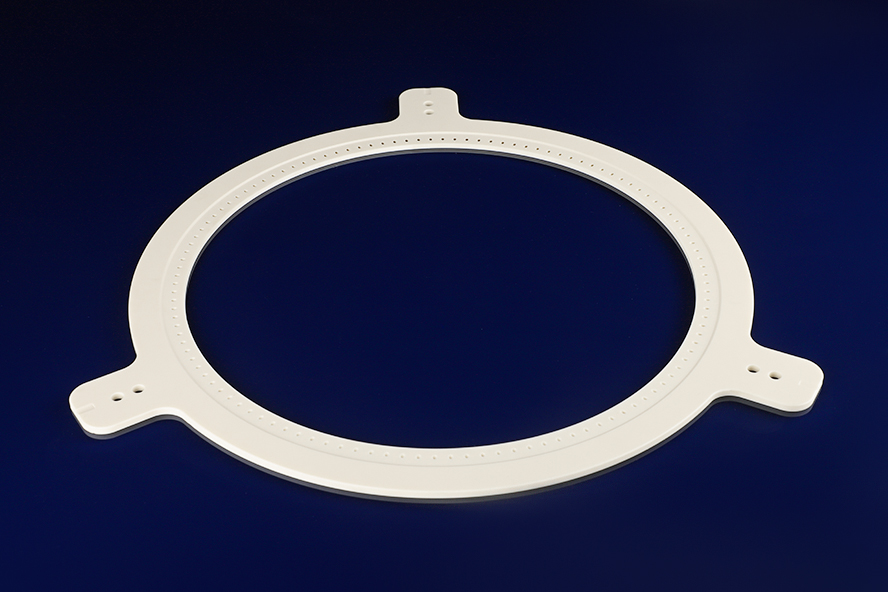

斜孔環通常為環形陶瓷件，均勻分布多個具有特定空間角度的微孔。其結構特點包括：

• 孔軸線與工件軸線呈精確夾角（如15°–45°）

• 多孔陣列角度一致性要求高

• 孔徑、同心度及表面粗糙度控制嚴格

由于孔為三維空間角度孔，普通三軸加工難以保證角度精度與同軸一致性。五軸加工可實現一次裝夾完成多角度加工，有效降低定位誤差，提高孔角一致性與整體幾何精度。

三、在半導體設備中的功能作用

1. 氣體分配與流場調控
   在等離子刻蝕設備中，斜孔環作為氣體分配或?qū)Я鹘Y(jié)構件，控制反應氣體噴射方向與流速分布，優化腔體內流場均勻性，減小邊緣效應。

2. 等離子體穩定與電場調節
   通過調整氣體入射角度，改善局部電場分布，穩定等離子體密度，從而提升刻蝕均勻性與臨界尺寸（CD）控制精度。

3. 沉積均勻性優化
   在CVD系統中，斜孔結構用于調節前驅體擴散路徑，避免中心沉積過厚或邊緣不足，提高膜厚一致性。

4. 高溫?cái)U(kuò)散導流
   在擴散爐內，斜孔環用于優化氣體導流路徑，降低濃度梯度，提高片間與批次一致性。

四、對先進制程的影響

     在28nm及以下先進制程節點中，工藝窗口顯著收窄，氣體流場與等離子體均勻性要求極高。斜孔角度或孔徑的微小偏差，均可能導致膜厚不均、刻蝕偏差或顆粒增加，進而影響良率。

    因此，五軸氧化鋁斜孔環雖為結構件，卻在先進制程設備中承擔關鍵功能，是保障工藝穩定性的重要精密部件。
