氮化鋁陶瓷材料的應用有哪些

  材料的進步其實是工業進步的一個明顯的標志，對新材料的掌控使用的能力，其實是生產力的一個重要的啟示，氮化鋁這種陶瓷材料
的性能優良，同時應用也是非常的廣泛，鈞杰陶瓷是專業加工各種陶瓷材料的加工廠家，對氮化鋁這種材料也是非常熟悉，為您介紹氮
化鋁陶瓷材料的應用有哪些。

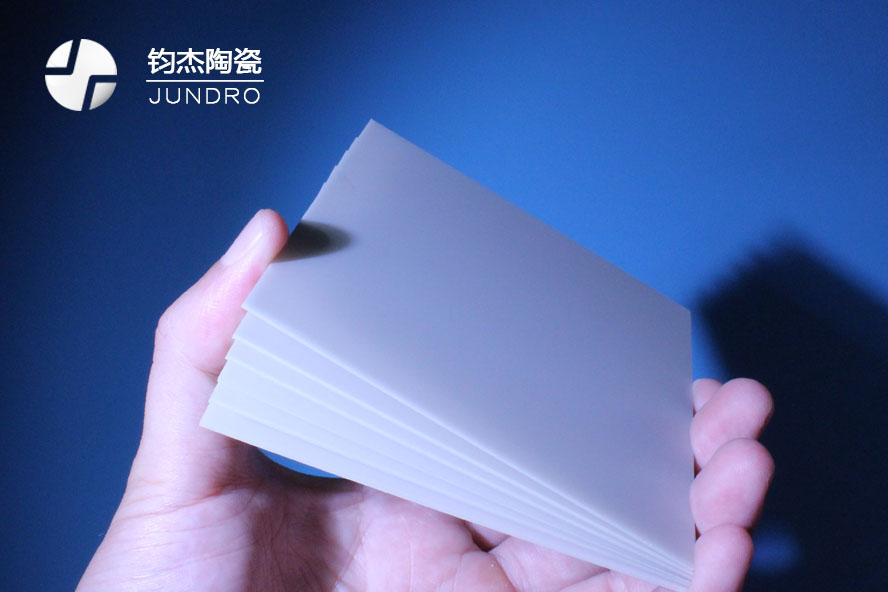

1.氮化鋁陶瓷作為基片材料
大多數陶瓷是離子鍵或共價鍵極強的材料，具有優異的綜合性能，是電子封裝中常用的基片材料，具有較高的絕緣性能和優異的高頻特
性，同時線膨脹系數與電子元器件非常相近，化學性能非常穩定且熱導率高。1985年~1988年期間興起了氮化鋁在微電子包封材料方面的
應用。原來長期絕大多數大功率混合集成電路的基板材料一直沿用氧化鋁和氧化鈹陶瓷，但氧化鋁基本的熱導率低，熱膨脹系數和硅不
太匹配；氧化鈹雖然具有優良的綜合性能，但其較高的生產成本和劇毒的缺點限制了它的應用推廣。因此，從性能、成本和環保等因素
考慮，二者已不能完全滿足現代電子功率器件發展的需要。

2.氮化鋁陶瓷作為電子膜材料
電子薄膜材料是微電子技術和光電子技術的基礎，因而對各種新型電子薄膜材料的研究成為眾多科研工作者關注的熱點。氮化鋁于19世
紀60年代被人們發現可作為電子薄膜材料，并具有廣泛的應用。近年來，以ⅢA族氮化物為代表的寬禁帶半導體材料和電子器件發展迅猛
，被稱為繼以Si為代表的第一代半導體和以GaAs為代表的第二代半導體之后的第三代半導體。氮化鋁陶瓷作為典型性的ⅢA族氮化物得到
了越來越多國內外科研人員的重視。
3.氮化鋁陶瓷作為坩堝或耐火材料的涂層
氮化鋁所具有的耐腐蝕性能，可被熔融鋁浸潤但不能與之反應，包括銅、鋰、鈾、鐵在內的化合物合金以及一些超耐熱合金；并且氮化
鋁對碳酸鹽、低共熔混合物、氯化物、冰晶石等許多熔鹽穩定。因此可以被制成坩堝或耐火材料的涂層。
氮化鋁可用作真空蒸發和熔煉金屬的容器，特別適于真空蒸發Al的坩堝，氮化鋁陶瓷在真空中加熱雖然蒸氣壓低，但即使分解，也不會
污染鋁。氮化鋁陶瓷也可以作熱電偶保護套，在空氣中800~1000℃鋁池中連續浸泡3000h以上也沒有侵蝕破壞。在半導體工業中，用氮化
鋁陶瓷坩堝代替石英坩堝合成砷化鎵，可以完全消除Si對砷化鎵的污染而得到高純產品。

  氮化鋁的多種優異性能決定了其多方面應用，作為壓電薄膜，已經被廣泛應用；作為電子器件和集成電路的封裝、介質隔離和卷圓材
料，有著重要的應用前景；作為藍光、紫外發光材料也是目前的研究熱點；作為高聚物材料，可用來固定模具、制作膠黏劑、熱潤滑脂

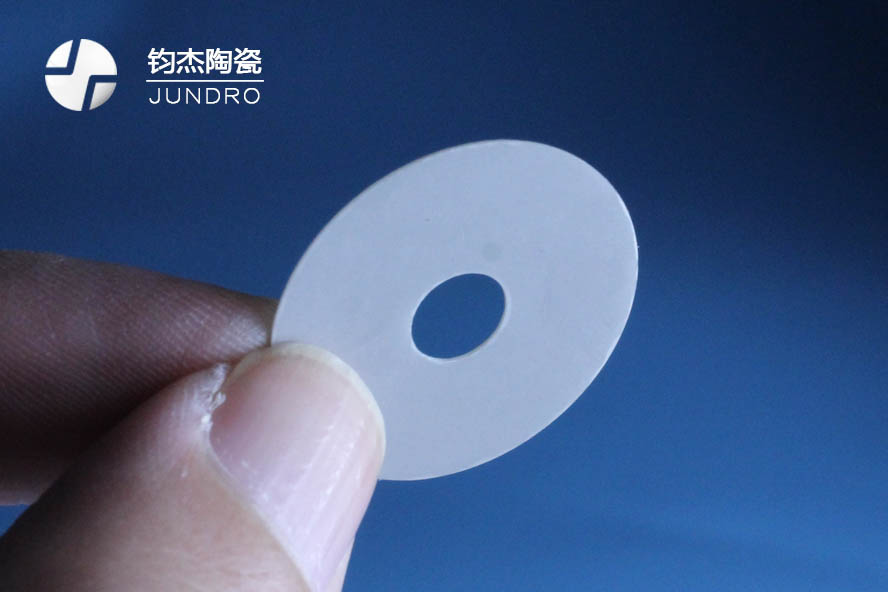

和散熱墊……經過市場的進一步拓展開發，氮化鋁陶瓷材料的應用范圍將會越來越廣。鈞杰陶瓷專門加工各種氮化鋁陶瓷工件，加工精
度高，交期準，鈞杰陶瓷聯系電話：134_128_56568。
