如何在鋁碳化硅上加工螺紋

      前天有個(gè)客戶帶了一塊鋁碳化硅復(fù)合材料過來，問我們能不能在這上面加工螺紋。因?yàn)樗谧约簭S里面試了各種方法，加工效果都不理想。其實(shí)這是因?yàn)楝F(xiàn)在很多人對(duì)這種材料的認(rèn)識(shí)不夠造成的。目前鋁碳化硅在市面上見的還不是很多，因?yàn)檫@種材料應(yīng)用的領(lǐng)域都比較前沿，還沒有像鋁合金等材料那樣爛大街。認(rèn)識(shí)不夠自然你就很難找到加工它的好方法。下面我們就來看看如何在鋁碳化硅上加工螺紋。
      由于鋁碳化硅復(fù)合材料的硬度比較大，如果用絲攻直接做的話很容易導(dǎo)致絲杠磨損，這樣自然也就加工不出合格的螺紋牙了。因?yàn)槲覀兛梢越梃b陶瓷銑牙這種方式，用T型金剛石磨棒來銑牙，這樣就能很快加工出一個(gè)個(gè)尺寸非常精準(zhǔn)的螺紋了。無論是內(nèi)螺紋還是外螺紋，都可以用這種方式來做。這種方式的加工效率雖然不算高，但是比較穩(wěn)定，而且磨棒的損耗不大，成本可控。

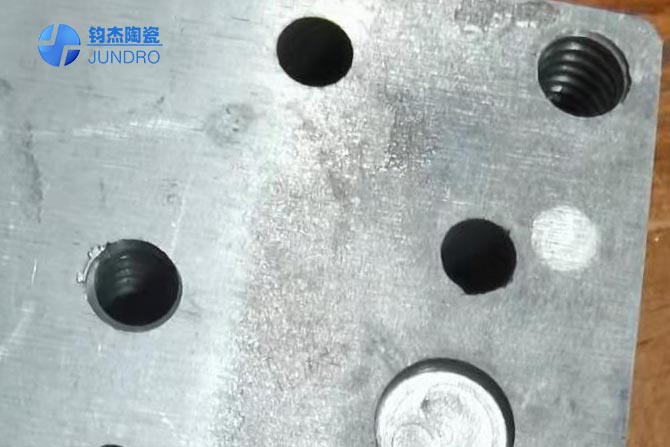

采用磨棒和絲錐攻牙對(duì)比圖

     加工螺紋時(shí)我們可以采取一次到位的方式，也就是說用T型磨棒一次將螺紋銑出來。這種方法加工螺紋時(shí)，速度一定不能快，進(jìn)給速度控制在100mm/min以內(nèi)。另外我們還可以采取多次反復(fù)進(jìn)刀加工，這種加工方式的進(jìn)給速度可以提升至1200mm/min，但是每次的進(jìn)刀量要控制在0.02mm左右，太大的話會(huì)導(dǎo)致磨棒損壞。兩種加工方式各有特點(diǎn)，我們可以根據(jù)實(shí)際情況進(jìn)行選擇。
想知道更多關(guān)于鋁碳化硅復(fù)合材料的信息，請?jiān)阝x杰陶瓷的官方網(wǎng)站內(nèi)查看，或致電我們的客服熱線：13412856568。
